Электрофурнитура в подробностях: УЗО и проводка

За спиной у кнопки: УЗО и проводка
Практицизм диктует холистический подход к безопасности "домашнего" электричества. Неприятности подчиняются принципу домино — если хотя бы часть электрооборудования не в порядке (как правило, причина может крыться в старой проводке), то все достоинства электроустановочного изделия, даже выполненного по эксклюзивному заказу, попросту нивелируются. Поэтому прежде установки любого электроустановочного изделия и до начала отделочных работ следует (в случае необходимости) заменить проводку. При разработке плана электрооснащения помещений следует определить тип проводки (наружная или скрытая), и место, где она будет проложена (пол или стены).

УЗО (устройство защитного отключения)

— это быстродействующий автоматический выключатель, реагирующий на дифференциальный ток (ток утечки), в проводниках, подводящих электроэнергию к защищаемой электроустановке. Применение УЗО является единственным способом обеспечения защиты при непосредственном прикосновении человека к токоведущим частям. Обязательное применение УЗО в электрощитах вновь строящихся и реконструируемых домов, мобильных (инвентарных) зданий из металла или с металлическим каркасом (торговые павильоны, АЗС, складские сооружения и т.п.), коттеджей, гаражей и др. предписывается требованиями ПУЭ (принципы устройства электроинсталяции).
Оптимальная автоматика подбирается индивидуально в зависимости от количества комнат, бытовой техники. В зависимости от проектной нагрузки, рассчитываются номиналы тока и подбираются УЗО.

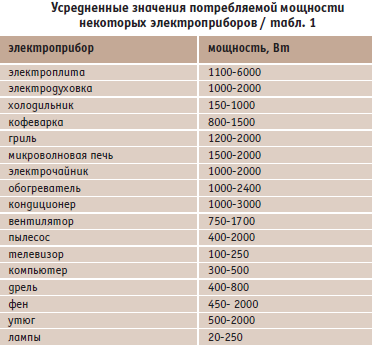

Проводку подразделяют на открытую (по поверхности стен и потолков) и скрытую (в стенах, потолках и перекрытиях). Далее надо начертить схему проводки, рассчитать необходимое количество электроустановочных устройств (штепсельных розеток, выключателей, распределительных коробок, патронов, предохранителей и т. п.), определить места их установки с учетом удобства пользования и подключения бытовых электроприборов, аудио и видеотехники и пр. Это весьма важно, если учесть, сколько электроприборов может одновременно работать в доме и сколько электроэнергии они могут потреблять (см. таблицу 1).

Целесообразно также предусмотреть возможность увеличения потребляемой мощности за счет подключения новых электроприборов с тем, чтобы в дальнейшем избежать перегрузки электропроводки. Составление такого плана позволит в дальнейшем обслуживать проводку и легко ремонтировать ее в случае сбоев.

А во избежание сбоев в электричестве, которые могут даже привести к поражению током человека, нужно установить устройство защитного отключения (УЗО). Достоинство этого прибора в том, что он постоянно и скрупулезно сравнивает, сколько тока вытекает и втекает. И если обнаруживает утечку, то мгновенно отключает электроснабжение.

Там, где вероятность поражения людей электрическим током наиболее высока (ванные комнаты, бытовые помещения), устанавливаются отдельные УЗО с максимальной чувствительностью. А на входе в дом или квартиру ставят менее чувствительные приборы: они следят за исправностью электропроводки и предохраняют дом от пожара. Из продукции для контроля и защиты проводки от повреждения на украинском рынке хорошо известен "Домовой" от SHNEIDER ELECTRIC и оборудование "Вета" от SIEMENS.

Автор: Алексей Ильницкий, Ольга Камоликова
Источник: Украинский Строительный Каталог (Секреты успешной стройки)
