Системы кондиционирования. Часть 2

Свежий воздух на высоте "многоквартирки"…
Большинство владельцев квартир многоэтажных домов пытается решать вопрос оптимального воздухообмена путем установки бытовых кондиционеров. Но такие кондиционеры в большинстве своем — лишь один из элементов правильной организации микроклимата.

В то же время для крупных зданий с большой зоной обслуживания рекомендуется использовать центральные системы кондиционирования либо на базе чиллер-фанкойла, либо системы мультизонального типа.

Идеи этих систем практически одинаковы: есть общий наружный блок системы, который подает холод во внутренние блоки, расположенные в помещениях здания. Такие системы позволяют кондиционировать одно большое помещение, несколько зон такого помещения или много отдельных помещений, обеспечивать вибро- и шумоглушение, поскольку находятся вне обслуживаемой зоны.

Это позволяет сосредоточить оборудование, требующее систематического обслуживания и ремонта в одном месте. Центральные кондиционеры имеют блочную структуру, которая обеспечивает эффективную обработку воздуха: очистку, нагрев, охлаждение, увлажнение и осушку, рекуперацию и регенерацию тепла и холода с минимальными энергетическими и экономическими затратами.

В зимний период возможно использование агрегата воздушного отопления, предназначенного для рециркуляционного обогрева помещения, в теплый период — модульного агрегата воздушного охлаждения, имеющего высокие показатели мощности охлаждения, воздушно-тепловой завесы, препятствующей проникновению холодного (в зимний период) или теплого воздуха (в летний период).

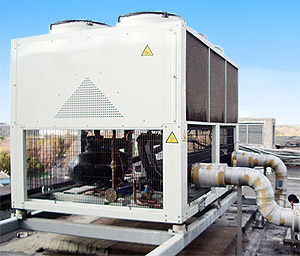

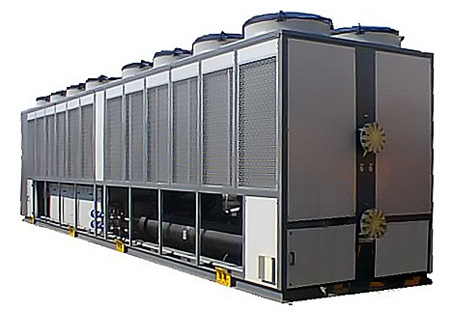

Между системой кондиционирования воздуха на базе чиллер-фанкойла и системой мультизонального типа есть разница. Чиллер (чилер) — это водоохлаждающая машина. Он является ключевым узлом системы центрального кондиционирования воздуха. А фанкойл как по внешнему виду, так и по своему устройству очень напоминает внутренние блоки сплит-систем.

Только в качестве "внешнего блока" для фанкойлов выступает водоохлаждающая машина — чиллер (чилер), а вместо фреона используется вода. Внутренние блоки "заводятся" в каждое помещение. Закладывать систему кондиционирования воздуха на базе чиллер-фанкойла следует еще на стадии проектирования здания, используя трубы с большим сечением, нежели во втором случае.

Системы мультизонального типа, более гибки. Они представляют собой разновидность мульти сплит-систем. Отличаются от них большими (100-150 метров) расстояниями между наружным и внутренними блоками, а также уменьшенной суммарной холодильной нагрузкой и установленной электрической мощностью системы за счет перераспределения хладагента.

Можно установить сначала один внешний блок, подсоединить к нему до 40 внутренних, а потом постепенно наращивать систему. Причем, учет потребляемой энергии такой системы для каждой квартиры будет индивидуальным. Управление такой техникой может осуществляться как посредством индивидуальных пультов ДУ, так и с помощью централизованной панели управления, контролирующей работу всех внутренних блоков и системы в целом. Кроме того, для этих целей пригоден и персональный компьютер — он позволяет диагностировать оборудование, контролировать движение хладагента, анализировать данные по энергозатратам, рассчитывать коммунальные платежи и т.д.


Автор: Алексей Ильницкий
Источник: Украинский Строительный Каталог (Секреты успешной стройки)
