Коаксиальный кабель. Что собой представляет и для чего используется

Чтобы передавать на расстоянии высокочастотные информационные сигналы, используемые в телекоммуникациях, зарекомендовал себя коаксиальный кабель. С ассортиментом кабелей данного типа можно ознакомиться по ссылке https://e-server.com.ua/kabelnaja-produkcija/koaksialnyj-kabel, а в этой статье мы рассмотрим все самое основное об этих проводниках.

Ключевое достоинство коаксиального кабеля – способность к эффективной передаче аналоговых и цифровых сигналов на высокой частоте, равной приблизительно 50 МГц. Такая передача в коаксиальном проводнике осуществляется практически без потерь на действие внешних электромагнитных волн. А все благодаря особенной конструкции кабеля.

Подобный проводник стал изучаться еще с середины 19 века, но был запатентован в 1880 г. английским изобретателем Оливером Хевисайдом. В дальнейшем после череды модернизаций коаксиальный провод стал активно задействоваться в телефонных и телевизионных кабельных линиях начиная с конца 1-й половины 20 века. Именно коаксиал становится средой передачи сигналов от антенн к телевизорам в аналоговом вещании, а также на нем основана проводка кабельного ТВ. Вместе с этим в первых стандартах цифровой передачи данных Ethernet кабельные линии были именно коаксиальными.

В целом, применение коаксиального кабеля характеризуется достаточно широкой сферой:

• телевидение – эфирное, спутниковое, кабельное и цифровое;

• радиовещание, телефонная связь;

• вычислительные сети – локальные, Интернет;

• системы видеонаблюдения и сигнализации;

• измерительная аппаратура, промышленная автоматика и прочее.

Как можно заметить, еще одно достоинство коаксиала – его универсальность. Данный провод может применяться практически повсеместно, где требуется осуществлять проводную передачу сигналов на высокой частоте.

Не потерял своей актуальности коаксиальный кабель и для организации доступа к Интернету. Благодаря модификациям известной еще с 1997 г. технологии DOCSIS через коаксиальный проводник в настоящем можно передавать цифровые данные со скоростью до 10 Гбит/с. По этой технологии для подключения к сети Интернет может использоваться готовая система кабельного телевещания, в которой общая полоса пропускания делится на всех подключенных пользователей. Данный вариант служит экономичной альтернативой прокладки оптического волокна, например, среди частных секторов.

Особенности конструкции коаксиального кабеля

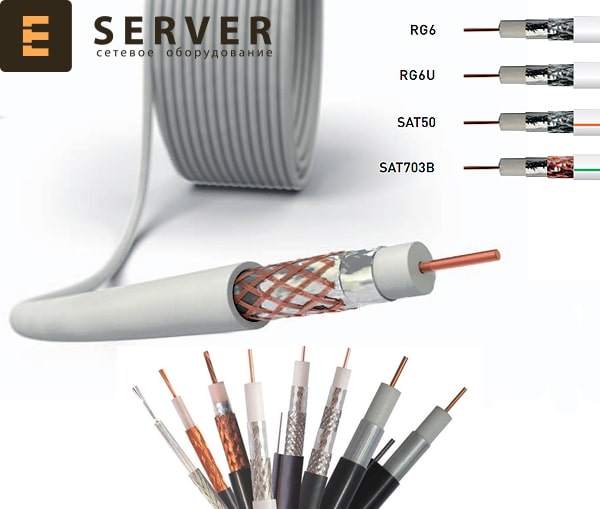

Конструкционно коаксиальный кабель включает основную проводящую жилу, защитный экран и изоляционные оболочки. Материалом центрального проводника выступает обычно медь благодаря ее невысокому волновому сопротивлению и превосходной гибкости. Медный абонентский провод очень удобен в монтаже, поскольку его можно сгибать без риска повреждения, формируя любые направления проводки.

Основной и единственный проводник в кабеле защищен слоем диэлектрика из полипропилена или фторопластового материала. Далее следует металлическая оплетка, состоящая из большого количества тонких медных проводков, сплетенных друг с другом. Сверху оплетки может дополнительно размещаться экранирование из фольги. Подобная конструкция коаксиального кабеля надежно защищает его от воздействий электромагнитного излучения. Внешняя оболочка кабеля, как правило, делается из термопластичного материала – поливинилхлорида или полиэтилена.

Чтобы подсоединять кабель к оборудованию распространены типы разъемов IEC_169-2, RCA и BNC, отличающиеся несложным монтажом и удобным подключением к гнездам. Отметим, что существует более десятка типов коаксиальных соединителей.

По каким критериям можно выбрать коаксиальный кабель

Бывают различные виды коаксиального кабеля, исходя из свойств его проводника, вариантов защитного экранирования и материала внешней оболочки.

Выделяется несколько стандартизированных категорий коаксиала по диаметру жилы, волновому сопротивлению, особенностям конструкции и назначению:

• RG-6 – наиболее популярный вариант, используемый для телевидения. Имеет жилу диаметром 1 мм и сопротивление 75 Ом;

• RG-59 – упрощенный и менее производительный вариант с жилой 0,5 мм и сопротивлением 75 Ом;

• RG-58 – кабель для промышленного использования с проводником 0,8 мм и сопротивлением 50 Ом;

• RG-11 – наружный магистральный кабель с повышенными защитными свойствами оболочки. Может включать силовой трос для прокладки по воздуху.

Некоторые модели кабелей снабжаются двумя дополнительными проводниками, крепящимися в отдельных оболочках к основной изоляции, позволяющими передавать к устройствам электрическое питание вместе с отправкой сигналов. Такой кабель с токоведущими жилами удобно использоваться в местах с затрудненным подключением отдельного питания, к примеру, в системах видеонаблюдения.

По эксплуатационным условиям бывают внутренние и внешние абонентские кабели. Для первых характерна оболочка белого цвета из поливинилхлорида. Вторые обладают черной полиэтиленовой изоляцией.

Другие важные характеристики коаксиального кабеля связаны с его безопасностью. По маркировке на оболочке провода LSZH или LSOH можно определить, что кабель характеризуется низким дымовыделением при горении, а также в составе его изоляции отсутствуют вредные галогены.

Для подбора и заказа коаксиального кабеля по доступной цене обращайтесь к каталогу компании EServer, поставляющей сетевое и телекоммуникационное оборудование по всей Украине. Кабель реализуется в упаковках по 50, 100 или 305 метров. В городах Киев, Днепр, Одесса действует самовывоз заказов из магазинов организации.
