Лестница как конструктивный элемент дома

Классификация лестниц по назначению по типам

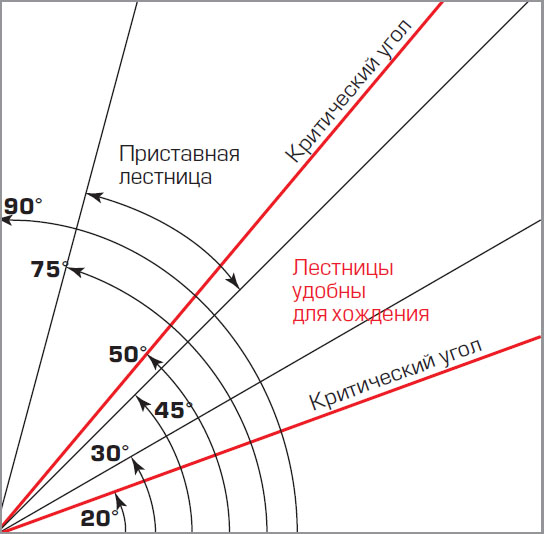

Лестницы можно классифицировать по нескольким критериям. По углу наклона лестницы делятся на: главные, компактные и крутые (приставные, стремянки и трапы). У главных угол наклона менее 45°, компактных - 60°-45°, у крутых - 60°-90°. По назначению лестницы бывают межэтажные и специальные (не главные, а также мансардные, пожарные, чердачные, стремянки). Лестницы межэтажные — самые важные, служат для сообщения между этажами здания и эксплуатируются гораздо чаще, чем специальные. У межэтажных лестниц угол наклона, как правило, 30°-40°, у специальных — 45° и более. По интенсивности использования лестницы могут быть основными и вспомогательными. По способу функционирования подразделяются на стационарные, трансформируемые, приставные. По способу крепления ступеней к основанию: на косоурах и тетивах, на больцах (бескосоурные, консольные, подвесные), на опорной колонне, монолитные. По конструкции лестницы делятся на: прямые, с поворотом маршей, криволинейные (состоящие только из забежных ступеней): маршевые, винтовые, спиральные, модульные (модульными могут быть и маршевые и винтовые), цепные, мотыльковые. По материалу лестницы делятся на бетонные, железобетонные, каменные, деревянные, стальные, керамические, стеклянные и комбинированные (сочетающие несколько материалов).

Требование к проектированию лестницы
При проектировании или выборе лестницы следует учитывать:

место лестницы на плане и компоновочные свойства;
возрастной и количественный состав жильцов дома, состояние их здоровья;
интенсивность эксплуатации;
вероятность необходимости переносить по лестнице крупногабаритные предметы;
угол уклона лестницы по всей длине должен быть постоянным и не более 42°.

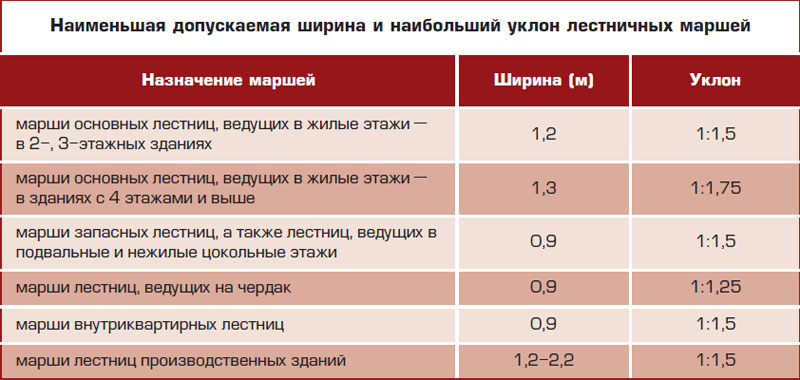

ширина лестничного марша для одноквартирного дома не должна быть меньше 0,8 м;
допустимая расчетная нагрузка на ступени лестницы должна составлять не менее 200 кг/м³, а на перила — не менее 100 кг/м³;
высота перил должна быть не менее 0,8 м;
расстояние в свету между балясинами — не более 0,15 м;
расстояние между лестничным маршем и стеной не должно превышать 5-6 см.

Материал для строительства лестниц

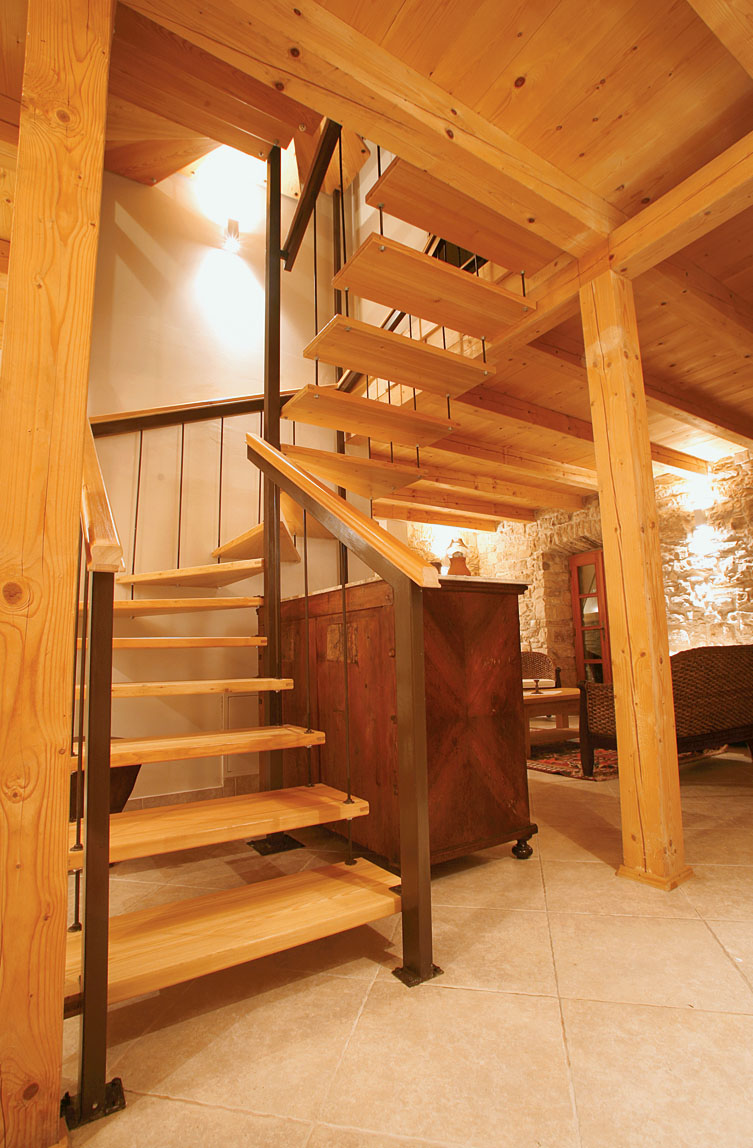

Железобетонные и бетонные лестницы в основном устанавливаются в жилых многоэтажных домах. Их, как правило, изготавливают на заводе и доставляют на объект в виде крупных блоков — с укрупненными маршами и крупнопанельными площадочными плитами. Плиту марша укладывают на раствор, а сами лестничные марши и плиты скрепляют сваркой. Плюс такой лестницы — долговечность и способность выдерживать высокие нагрузки. Минус — внешне кажущаяся громоздкость. Деревянные лестницы изготавливают как из мягких пород (сосна, ель, лиственница), так и из твердых (дуб, бук, клен, ясень, кедр). В несущих конструкциях обычно не сочетают различные породы древесины, но используют в отделке экзотику, например, тик, вишню, кипарис, махогон. Для гармоничного сочетания деревянной лестницы с мебелью, окнами, дверьми и паркетом применяются тонировки и лаки. Плюс деревянных лестниц — широкие возможности для дизайна, презентабельный вид. Минус — пожароопасность и необходимость в регулярном уходе. Металлические лестницы в доме обычно играют вспомогательную роль. Причем, их располагают как в самом здании, например, винтовые, так и на его фасаде, например, лестницы пожарные. Изготавливают их из стали. Плюс металлических лестниц — надежность и изящество конструкции, в особенности если она изготовлена методом ковки. Минус — скользкие ступени, вследствие чего велика вероятность упасть. Во избежание этого на скользкие ступени укладывают обычно противоскользящие коврики. Лестницы из натурального камня весьма уместны в представительских зданиях и апартаментах класса "люкс". При работе с камнем важно чувство меры, поскольку главный его минус — громоздкость. Поэтому каменными обычно изготавливают ступени а каркас, поручни и т.д. — из других материалов. Второй минус — на ступенях из камня (как и в случае с металлическими, а также керамическими и стеклянными) легко поскользнуться, потому как каменные ступени полируют. Плюс каменной лестницы — прочность, устойчивость к химическим воздействиям и истиранию, надежность и долговечность.

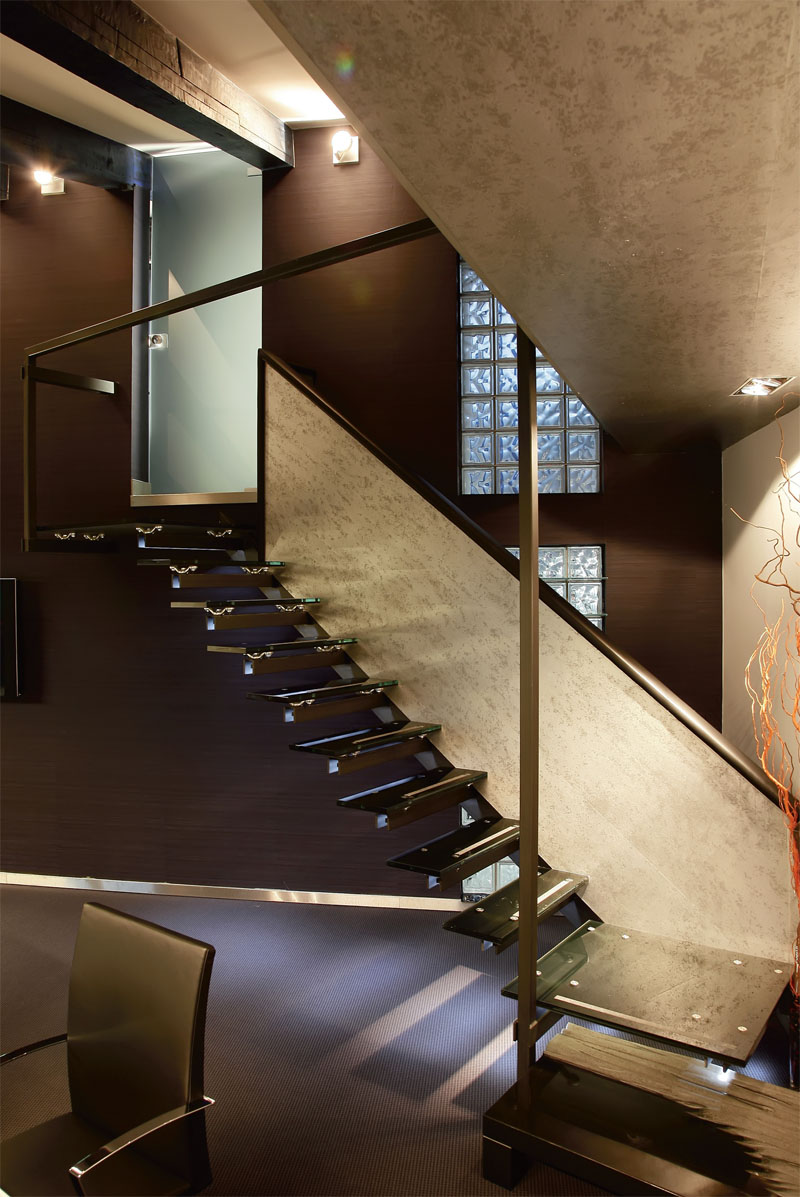

Керамика — это одно из возможных решений для тех, кто хочет оформить полы и лестничные ступени в едином стиле. Плюс — устойчивость к химическому воздействию и истиранию. Минус — хрупкость (при очень сильном ударе плитка может треснуть). Второй минус — вероятность поскользнуться (если керамика имеет не шероховатую поверхность). Стекло — самый нетрадиционный, но весьма эффектный и, пожалуй, даже авангардный материал для лестниц. Обычно используют противоударное или армированное стекло, комбинируя его с другими материалами. Плюс лестничной конструкции из стекла — эстетичность и изящество. Минус — хрупкость и скользкие ступени.

Конструкция лестницы виды
Лестница состоит из основания и ступеней. Основой служат несущие балки (косоур, тетива, больцы) или опорный столб. Косоуры расположены под ступенями, а тетивы — по бокам (торцам) ступеней. Больц монтируется в стену и соединяет ступени друг с другом.

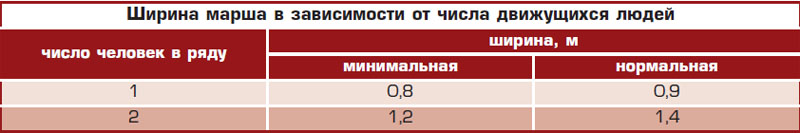

Ступени бывают открытые или с подступенком. В зависимости от формы они бывают прямые, прямые скошенные, забежные и дугообразные. Их количество в марше должно быть не менее трех и не более 18. Конструкция лестницы включает также площадки и марши. Марш соединяет две лестничные площадки и опирается на них. Перила, балясины, скульптура, а также встроенная подсветка относятся к дополнительным и декоративным элементам лестничной конструкции. Ширина лестничных маршей и площадок лестницы должна составлять не менее 1м (допускается 0,8 м). Между дверью и лестницей необходимо оборудовать площадку с минимальной шириной, соответствующей ширине двери. Максимальная высота подступенка и проступи для внутриквартирных лестниц составляет 17 и 29 см соответственно. Увеличение высоты ступени на 1 мм требует уменьшения ее ширины на 2 мм. Высота ступеней круговых и винтовых лестниц обычно составляет от 18 до 20 см, их ширина колеблется от 50 до 100 см. Глубина ступеней винтовой лестницы на расстоянии 15 см от опорной колонны должна быть не менее 10 см. Срез края ступеней по касательной увеличивает их ширину. Последняя ступенька по высоте должна совпадать с уровнем пола.

Видовые особенности

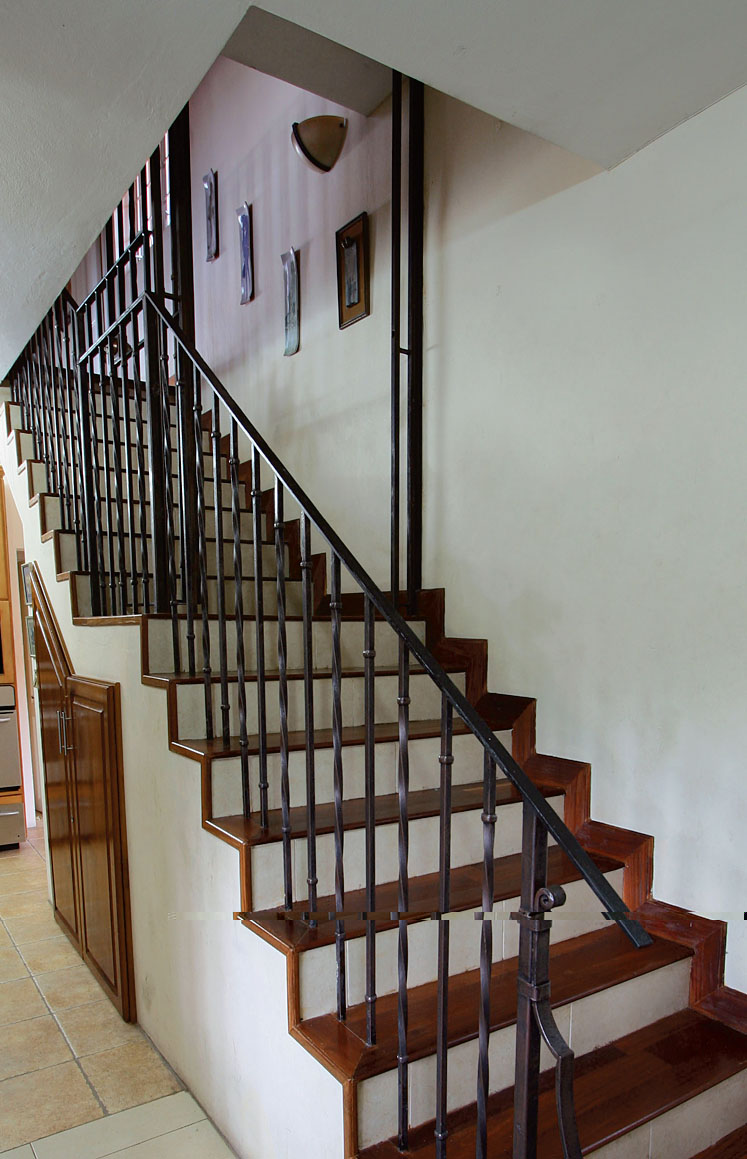

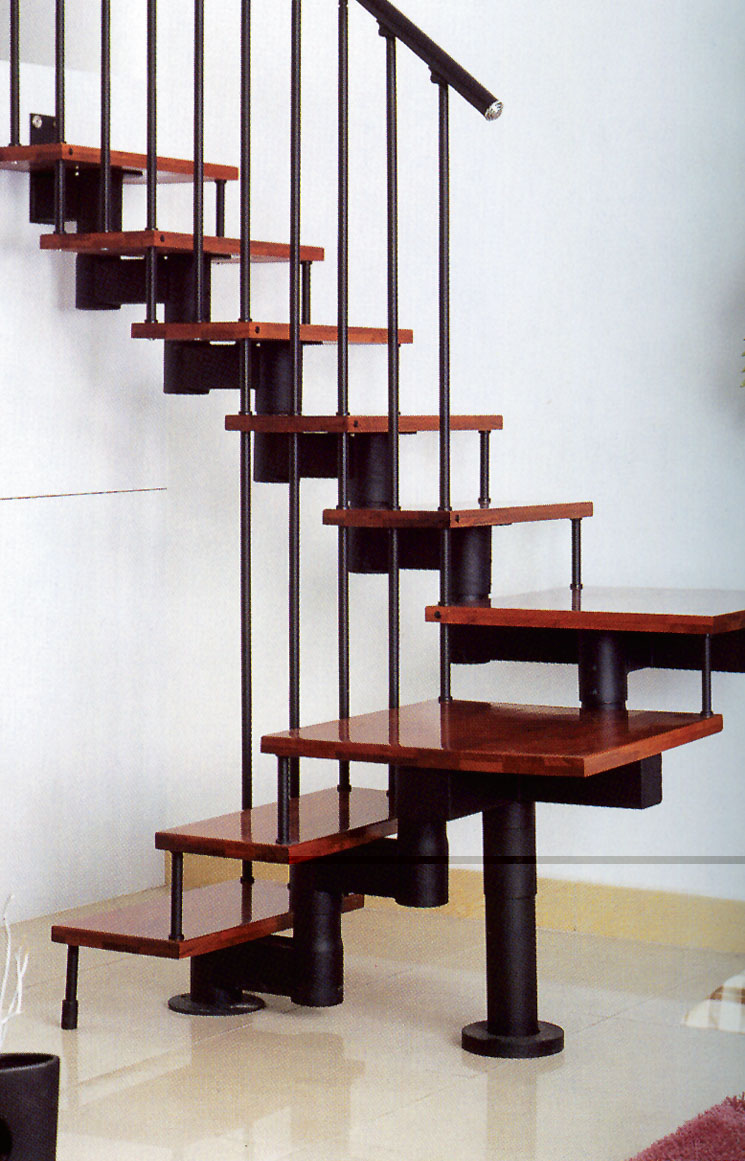

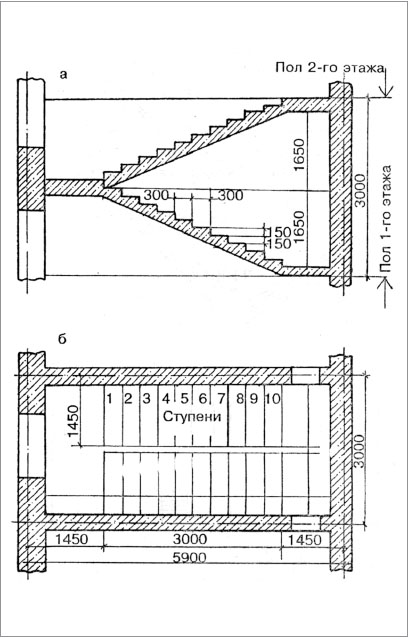

Маршевые лестницы — самые распространенные по конструкции. Основанием их являются один или два деревянных или стальных косоура. Хотя могут быть не только на косоурах, а, например, на больцах, модульные. Возможны комбинации: косоур металлический, а ступени деревянные, или косоур деревянный, ступени стеклянные и т. д. Маршевые лестницы могут состоять из одного или нескольких пролетов, соединенных площадками. Если лестница предусматривает промежуточные площадки и наличие прохода под ними, то расстояние от пола до низа конструкции площадки должно быть не менее 2,1 м. Поворот на площадку может составлять 90° или 180°, но возможен и другой угол, если того требует планировка помещения. Вместо поворотной площадки может быть устроен разворот с веерным расположением ступней, что позволяет не только изменить направление, но и одновременно набрать высоту подъема. При повороте на 90° наиболее оптимальны три забежных ступени. Винтовая лестница — один сплошной поворот вокруг центральной оси или колонны, к которой, чаще всего консольно, крепятся ступени (все — забежные). Колонна несет собственный вес лестничных ступеней и эксплуатационные нагрузки, а иногда еще и является опорой для находящегося над лестницей пролета перекрытия. Может быть вариант с несущей центральной стойкой и спиральной тетивой. Такие лестницы занимают минимум места. Спиральные лестницы — разновидность винтовой лестницы с двумя несущими спиральными тетивами. Модульные (цепные, хребтовые) лестницы. В их основе — металлический или деревянный модуль-"позвонок" с фиксированной на нем ступенью. Каждый модуль имеет приспособление для сцепления с верхним и нижним подобным модулем, причем сцепка в единую балку-косоур осуществляется шарнирно, под разными углами, в результате чего лестница принимает заданную форму. Типология их весьма разнообразна: это прямые и поворотные лестницы, с площадками и закругленные, спиральные и изгибающиеся. Мотыльковая лестница или "утиный (гусиный) шаг" — предельно компактная конструкция с крутизной свыше 45° для нерегулярного пользования.

Расчет

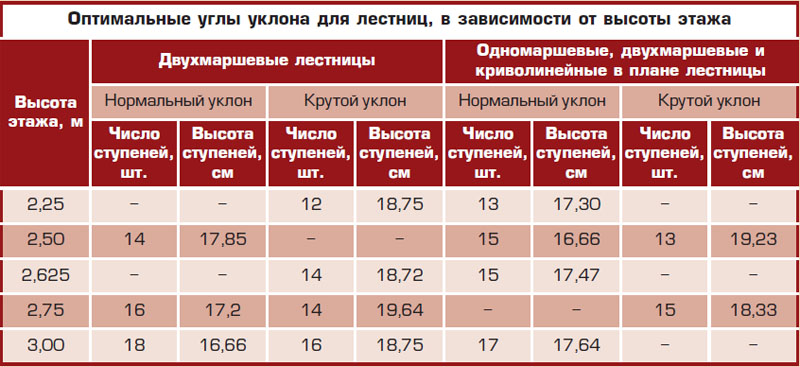

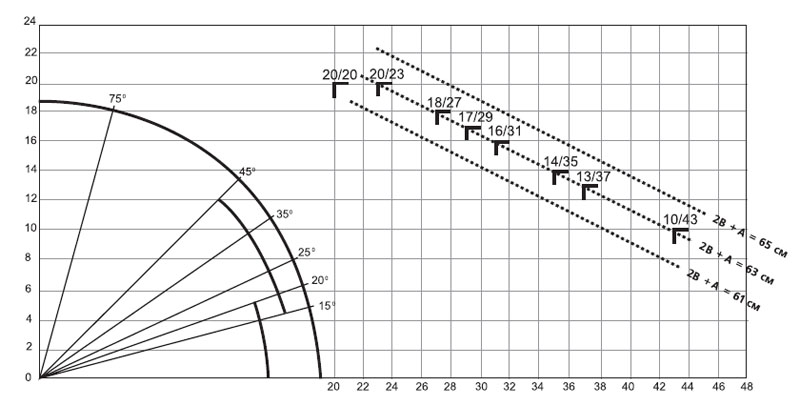

В основе расчета лестничной конструкции лежит определение основных размеров лестничного марша, которые будут максимально соответствовать удобству и безопасности перемещения. Для удобного подъема следует на каждом шаге поддерживать определенное соотношение между расстоянием, на которое человек перемещается вперед, и расстоянием, на которое он поднимается. Установлены закономерности оптимального соотношения размеров проступей и подступенков, используемые при расчете лестниц: формула, основанная на длине шага, формула удобства и формула безопасности. При проектировании нужно придерживаться правила, что все ступеньки в пределах одного марша должны быть одинакового размера по высоте и ширине. Ширина проступи и высота подступенка — быть постоянными величинами. Величину их определяют исходя из следующих принципов — удвоенная высота подступенка (b) и ширина проступи (а) должны равняться среднему шагу человека: 2b + а = 60-66 см. Эта формула называется "Формулой шага". При этом следует учитывать еще две закономерности: наиболее удобны лестницы с соотношением проступи и подступенка а - b = 12 см (формула удобства) и наиболее безопасны лестницы в соотношении а + b = 46 см (формула безопасности). Соотношение проступи и подступенка определяет уклон марша, что следует из свойств подобных треугольников. При выборе его нужно следить, чтобы расстояние по вертикали от верхней плоскости любой ступени лестницы до потолка было не менее 2 м. Уклон лестницы определяется отношением высоты к длине горизонтального заложения (проекции) лестницы на плане, и является важной величиной для расчетов параметров лестницы, поскольку определяет удобство перемещения по ней и ее крутизну. Для удобства уклон не должен превышать 40°-45°. Больший уклон приведет к тому, что спускаться по лестнице придется спиной вперед что весьма неудобно и опасно. Если предполагается, что по лестнице будет одновременно перемещаться несколько человек, ширина ее должна быть соответствующей. На этапе проектирования следует учитывать, что лестница — тяжелая конструкция. Поэтому, выбирая место расположения лестницы, помните, что ее, скорее всего, придется укрепить или создать дополнительную опорную конструкцию. Самую большую нагрузку создает винтовая лестница. Хотя в ней есть большой плюс — она позволяет сэкономить место в доме.

Лестничный словарик
Лестница состоит из двух основных элементов: основания (косоур, тетива, больцы или опорный столб) и ступеней (открьтых или с подступенком). Дополнительными элементами ее считаются площадки между маршами, перила, декоративные скульптурные элементы, балясины, встроенная подсветка. Оперирование набором специальных лестничных понятий и терминов позволит лучше разобраться в ее конструктивных особенностях.

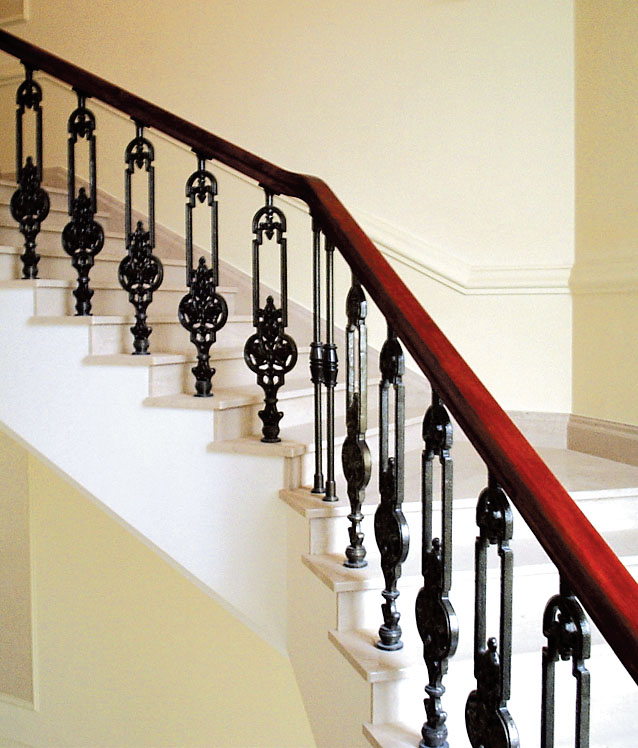

Балясины — декоративные детали ограждения, находящиеся между ступенями и перилами, и "несущие" на себе перила.
Балюстрада — комплект ограждения лестничного марша с прилегающими площадками, состоящая из балясин, поручней и промежуточных стоек.
Больц — стальной элемент, соединяющий ступени между собой.
Высота ступени (подступенок) — вертикальный элемент ступени; закрывающий зазор между соседними проступями, придающий лестнице дополнительную жесткость и служащий дополнительной опорой для проступи. Ступени без подступенков называют закрытыми, а с подступенками — открытыми.
Длина (заложение) лестничного марша — расстояние от передней кромки нижней фризовой ступени до передней кромки верхней фризовой ступени, измеряемое по горизонтали вдоль средней линии лестничного марша.

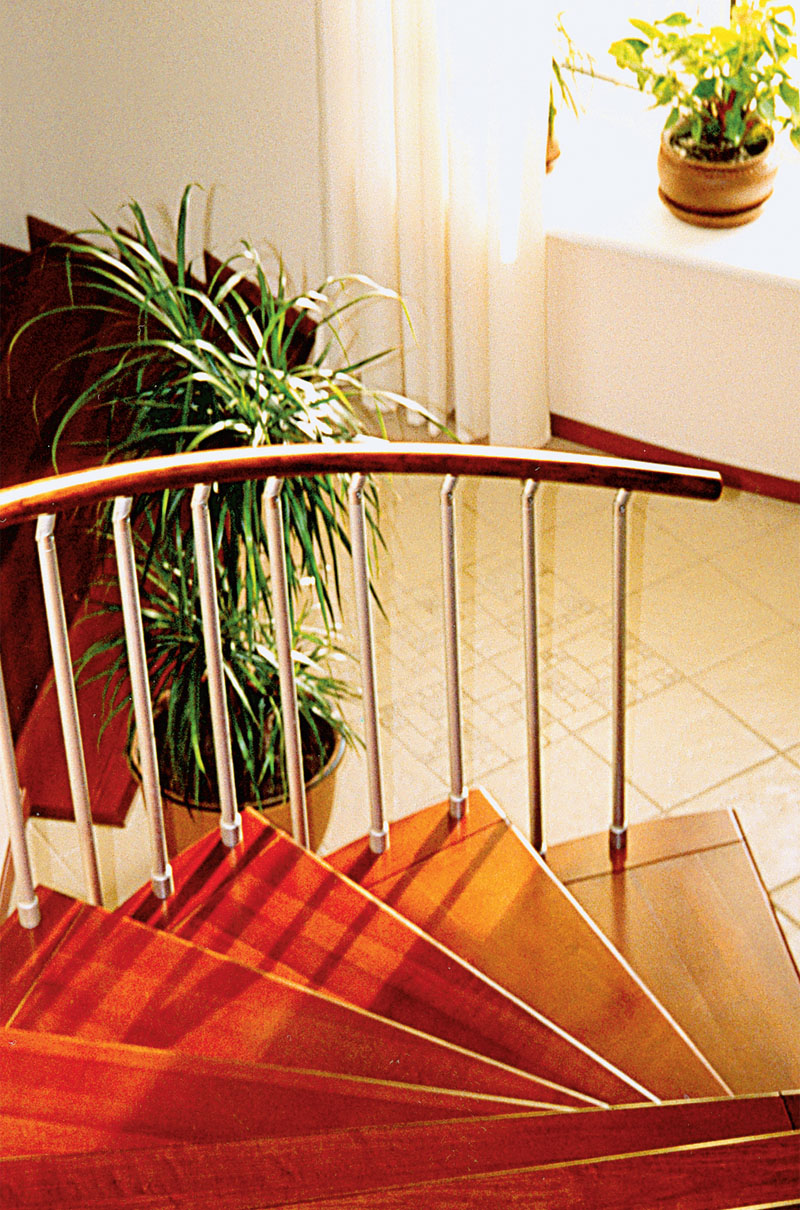

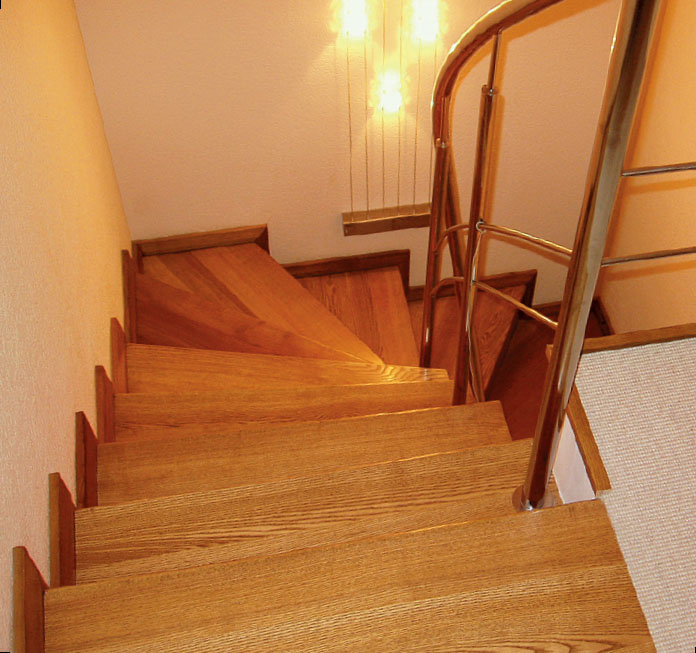

Забежная ступень — ступень, у которой внутренняя сторона уже наружной. Применяется при поворотах лестничного марша.
Косоур — наклонная несущая балка, на которую опираются сверху ступени лестничного марша.
Лестничный марш — наклонная часть лестницы — конструкция из ряда ступеней, связывающая между собой площадки или этажи. Количество ступеней в марше должно быть не менее трех и не более восемнадцати.

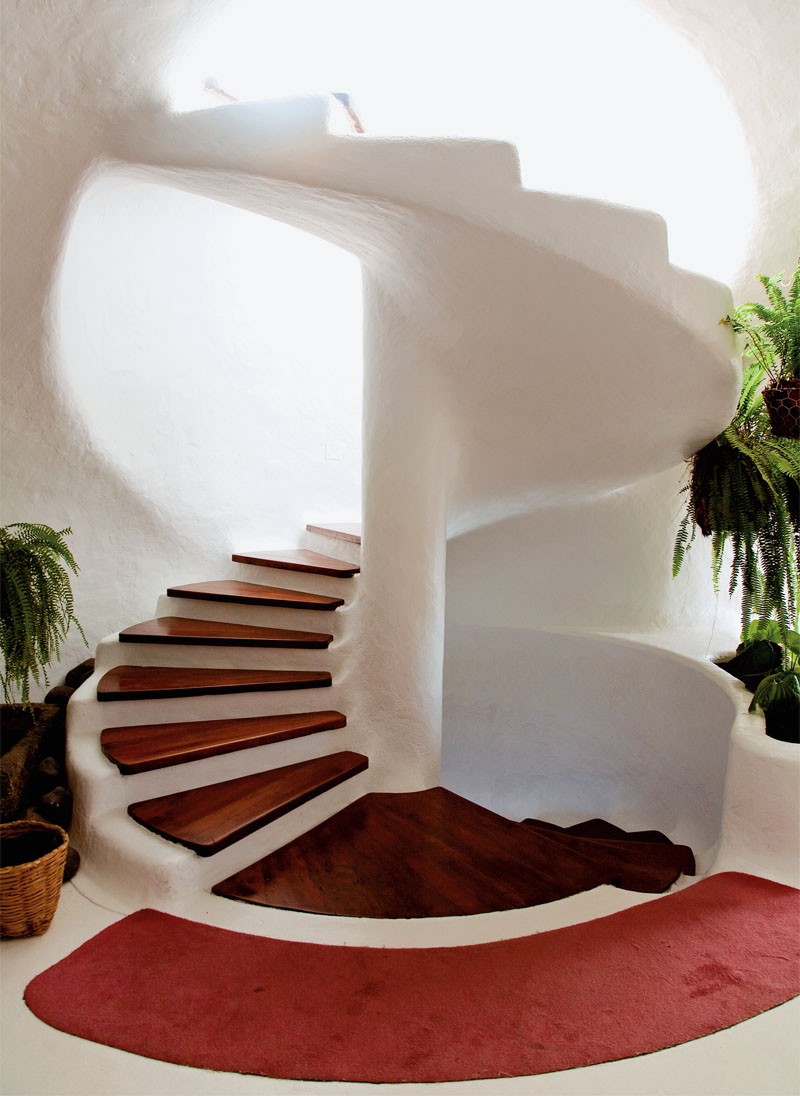

Опорная груба — центральный столб, вокруг которого закручиваются ступени винтовой лестницы.
Опорный столб — главный элемент ограждения, несущий всю нагрузку вместе с поручнем.
Основание лестницы — конструкция, которая удерживает лестницу в стационарном положении.
Перила — предохранительное ограждение лестничных маршей и площадок.
Полезная ширина лестничного марша — расстояние между поверхностью стены (оштукатуренной, облицованной) или центральной стойкой (для винтовой лестницы) и внутренней поверхностью поручня, или расстояние между внутренними поверхностями двух поручней лестницы. Измеряется на высоте поручней готовой лестницы.
Поручень — конструктивный элемент, устанавливаемый на перилах, стене или стойке винтовой лестницы.
Промежуток (зазор) между лестницей и стеной — расстояние в свету от лестничного марша или площадки до поверхности стены или примыкающих конструктивных элементов.
Промежуточная лестничная площадка — площадка, расположенная между этажами.
Проступь — горизонтальный элемент ступени. Для удобства хождения она должна быть не меньше длины ступни человека.
Размер выступа — расстояние по горизонтали, на которое передняя кромка одной ступени выступает (нависает) над проступью другой, расположенной ниже ступени, то есть разница между реальной и расчетной шириной проступи.
Расстояние между ступенями в свету — между верхней поверхностью одной ступени и нижней поверхностью проступи другой, расположенной выше.
Средняя линия — линия наиболее удобного перемещения по лестнице.
Стойка винтовой лестницы — центральный стержень.
Ступень — часть лестницы, на которую ступают при подъеме/спуске. В зависимости от формы, бывают прямые, прямые скошенные, забежные, дугообразные.
Тетива — боковая деталь лестницы, балка или доска, к которой крепят ступени.
Уклон — отношение высоты подступенка к ширине проступи, которое позволяет судить о крутизне лестницы.
Шаг лестницы — высота одной ступени, включая ее толщину.
Ширина ступени (проступи) — расчетная величина, расстояние по горизонтали (вдоль средней линии лестничного марша) от передней кромки одной ступени до передней кромки следующей ступени.

Принимаем решение о материале и конструкции
Решение о том, какой будет лестница, надо принимать на стадии проектирования дома, чтобы грамотно организовать планировочное пространство, определить размеры и местоположение проемов в перекрытиях согласно тому типу лестницы, который будет выбран, а также предусмотреть ее способы крепления. К сведению: лестницы следует крепить только к прочным несущим конструкциям (из бетона, толстого бруса, кирпича толщиной не менее 25 см), но ни в коем случае не к тонким ненесущим стенам, например, гипсокартонным перегородкам. Внутреннюю лестницу для коттеджа удобнее всего расположить в центре дома. Такой вариант не ограничивает доступ естественного света в комнаты, расположенные по периметру наружных стен, и спуск/подъем к ним довольно удобен. Если же лестница расположена вдоль наружной стены, то она займет место, где могла бы разместиться комната с окном и — как результат — потери жилплощади. Поскольку лестницы занимают много места, одна из задач архитектора — предложить не только практичный и красивый, но и компактный вариант. Например, таким может стать лестница с поворотом, без промежуточной площадки для отдыха, но с несколькими забежными ступенями. Или лестницы винтовые и веерные. Эти конструкции тоже не занимают много места, могут размещаться у стены или посреди комнаты. Они недороги и красивы, но установку их лучше доверить квалифицированным специалистам. Сегодня на отечественном рынке представлена широкая палитра материалов и технологий, что позволяет купить (или соорудить) лестницу, подходящую для любого интерьера.
