Как нагреть воду солнцем?

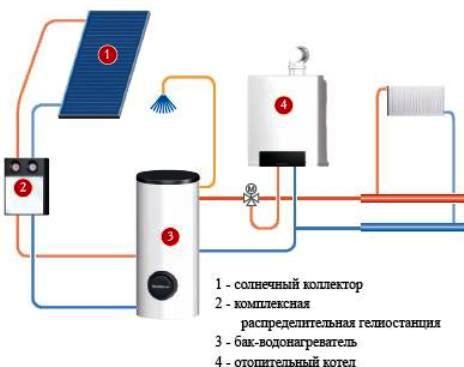

Солнечный коллектор своими руками (гелиосистема). Гелиоустановка позволяет получить от солнца как можно больше тепла, нагреть воду почти независимо от погоды и времени года. Основной элемент в конструкции гелиосистемы – солнечный коллектор (или гелиоколлектор). Солнечные лучи падают на коллектор и поглощаются, тем самым нагревают до температуры 90-140°С теплоноситель, который циркулирует в коллекторе. По трубопроводам высоко температурный теплоноситель подается в бак-аккумулятор, нагревая в нем воду. Эту воду используют для горячего водоснабжения или обогрева дома, а остывший теплоноситель возвращается в коллектор. Накопительный бак горячей воды представляет собой бак заданного объема (обычно от 250 до 500 литров), который используется как аккумулятор тепла, полученного от гелиоколлекторов. Конструктивно напоминает бойлер, имеет один или два внутренних теплообменника и/или дополнительный электрический нагреватель. Накопительный бак аккумулирует горячую воду, сохраняет полученное тепло, при необходимости дополнительно подогревает воду при помощи электронагревателя и обеспечивает теплообмен с основной системой отопления. Новые системы и технологии умный дом.


Установить коллектор отопления своими руками
По количеству контуров теплоносителя гелиосистемы разделяют на одно- и двухконтурные, по способу циркуляции теплоносителя — на системы с естественной и с принудительной циркуляцией. Как же установить солнечный коллектор своими руками?
В одноконтурных системах в коллектор поступает вода из бака-аккумулятора. Эта система проста и имеет самый высокий КПД. Принцип действия основан на явлении естественной конвекции — стремлении теплых масс воды вверх. В системе циркулирует вода, используемая непосредственно для горячего водоснабжения в теплое время года. При нагреве воды ее объем несколько увеличивается, а плотность и удельная масса снижаются — вода становиться легче и восходящими потоками поднимается по коллектору вверхнюю часть бака. Однако в наших условиях малоэффективна, так как для ее работы необходима высококачественная вода, но у нас вода жесткая, а содержащиеся в ней примеси и соли могут привести к быстрому разрушению системы. К тому же у нас даже поздней весной или ранней осенью бывают заморозки, при которых вода замерзает, что приводит к разрушению системы. Поэтому для нашего климата предпочтительнее использовать двухконтурные системы. Они выгодно отличаются саморегулируемостью и наибольшей эффективностью использования солнечной энергии. В них специальный теплоноситель — антизамерзающая жидкость, тепловая энергия которой от теплоносителя передается воде в баке-накопителе с помощью специального теплообменника. Теплоноситель может циркулировать в коллекторном круге естественным образом (разогреваясь и устремляясь в верхнюю часть коллектора) или с помощью циркуляционного насоса. В наших климатических условиях более эффективны системы с принудительной циркуляцией. Коллектор можно установить на кровле здания, на открытых площадках, на земле, например, возле бассейна, или на балконе – на любом пространстве: как горизонтальном — крыши зданий, техплощадки, так и вертикальном — балконы. При этом экспозиция (север-юг) и угол наклона (0-90°) оказывают значение на эффективность работы всей системы. Максимально эффективна южная ориентация. Функционирование системы возможно в любое время года и погоду, наибольшая производительность приходится на период весна-лето-осень.  Также читайте как построить дом из контейнеров.

Коллектор может быть представлен либо в виде пластины (плоский), либо в виде вакуумных трубок.
