Перекрытия дома. Виды перекрытий, выбор и зоны контроля

Перекрытие должно иметь необходимую несущую способность, минимальный прогиб, чтобы выдерживать как нагрузку от собственного веса, так и полезную (статическую и динамическую). Перекрытию надлежит быть жестким, т. е. под действием нагрузок не давать прогибов, превышающих допустимые нормами величины, обладать звукоизоляционными и теплозащитными свойствами. От качества материалов, используемых для перекрытия и точного соблюдения технологий, будет зависеть прочность и долговечность всего строения. Вид перекрытия определяется проектом, адаптировать и что-либо менять эксперты, конструктор либо архитектор, могут только сами. Перекрытия дома, в зависимости от месторасположения в здании, бывают межэтажные, чердачные, подвальные (цокольные) и др.

Виды перекрытий
В зависимости от используемых для перекрытий материалов и конструкционных особенностей технологии изготовления и монтажа различают такие типы перекрытий:

• плитные перекрытия из сборного железобетона;
• монолитные железобетонные перекрытия ;
• сборно-монолитные (часторебристые) перекрытия;
• деревянные перекрытия.

При строительстве возможно и комбинированное решение: часть перекрытий делают сборными, часть — монолитными. Также возможны комбинации различных материалов (если это заранее предусмотрено проектом), скажем, неэксплуатируемый чердак можно перекрыть деревом, а для межэтажных перекрытий использовать железобетон.

Заводские заготовки
Широко известен и часто используем вариант перекрытий из специальных плит, изготовленных на заводе. Плитные перекрытия из сборного железобетона бывают сплошными и пустотными, изготавливаются из легких и тяжелых бетонов. Традиционно для строительства частного дома используют пустотные плиты ввиду их меньшей стоимости и лучших показателей по звукоизоляции и теплопроводности. К роме того, они меньше весят, соответственно, несущие стены и фундамент испытывают меньшую нагрузку. Многопустотные железобетонные плиты изготавливают на заводе, их максимальная длина порядка – 7 м, толщина – 220 мм. Плиты бывают с круглыми, овальными и многоугольными пустотами, проходящими насквозь плиты по всей ее длине.
Монтаж сборных железобетонных перекрытий требует наличия на стройплощадке специализированной подъемной техники (крана). Укладку производят на постель из цементного раствора, выполненную в местах опирания на несущие стены. Такие плиты опираются на две стороны. Рекомендованная глубина опирания на несущие стены — 10– 15 см. Укладывать перекрытия необходимо по меньшему размеру, то есть для коттеджа 5х7 м, лучше использовать 5-метровые плиты. Швы между плитами очищают от мусора и тщательно заполняют цементным раствором. При монтаже межэтажных перекрытий выравнивание плит производят по нижней поверхности (в месте будущего потолка), выводя горизонталь по уровню. Если используются плиты с предварительно напряженной арматурой, то опирать их можно только на торцы, опирать боковыми краями и серединой поверхности плиты нельзя.
Если после доставки плит перекрытий на стройплощадку их монтаж откладывается, необходимо проследить, чтобы они правильно хранились, потому что на открытом воздухе плиты быстро начнут разрушаться. Чтобы изделия не теряли своих качеств, необходимо при разгрузке их сложить горизонтально, в штабель, высотой не более 2, 5 м, проложив прокладками из дерева.

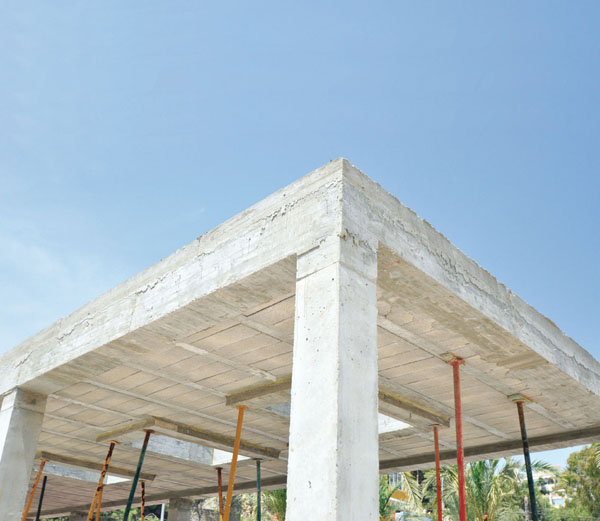

Железобетонные перекрытия
Не прибегая к тяжелой технике при монтаже и услугам ЖБ И предприятий можно изготовить перекрытия необходимого формата непосредственно на стройплощадке. Такое перекрытие делается из бетона и стальной арматуры. Данный тип интересен тем, что подходит для любых планировочных решений. В монолитном перекрытии максимальная ширина зависит от толщины и армирования плиты — чем перекрытие толще и крепче, тем оно может быть шире. В среднем при ширине 6 м монолитное перекрытие имеет толщину 10–16 см. Технология позволяет создавать пролеты шириной 12 м и более, но для частного дома они нецелесообразны. Монолитные перекрытия выдерживают нагрузку 600–1250 кг/м2 (в зависимости от толщины и длины плит).
Расположение арматуры (в одном или в двух направлениях или крестообразно), а также способ опоры на стенах определяется проектом. Армированная в двух направлениях плита будет тоньше, чем плита с прутами той же толщины, уложенными в одном направлении. К аркас из стальных арматурных прутов изготавливают либо по сварной технологии, либо по вязальной. Сварной каркас изготавливается методом сваривания прутов арматуры; вязаный каркас делают путем связывания арматуры между собой с помощью мягкой вязальной проволоки. При таком типе перекрытия необходима установка опалубки по всей площади будущей плиты. Можно применить готовую опалубку от производителей (взять в аренду, к примеру), либо же использовать деревянные щиты собственного производства, где, конечно, предпочтительней использовать фанеру, тогда готовая поверхность будет гладкой, с минимумом изъянов, требующих устранения при финишной отделке.
Заливая бетон, необходимо внимательно следить, чтобы он ложился всплошную, не оставались пустоты, покрывался каркас. Заливку надо производить за один раз, а не по частям. Если работы ведутся при отрицательных температурах, в бетон необходимо добавлять специальные антиморозные добавки, либо же обогревать монтажную площадку.
Бетонное монолитное перекрытие полную марочную прочность приобретает через 28 дней после заливки, правда ходить по нему можно уже через несколько дней, рекомендованный срок возобновления строительных работ (кладка стен следующего этажа) — две недели.

Конструкционный тандем
Также используются в частном домостроении сборно-монолитные (часторебристые) перекрытия — конструкции из несущих армированных бетонных балок и облегченных пустотелых блоков. Балки используют заводской готовности, либо же бетонируют на месте, в процессе строительства. Применяемые блоки могут быть керамическими, керамзитобетонными, из ячеистого бетона, пенополистирола и пр. При монтаже такого перекрытия балки укладываются в направлении меньшего пролета с опорой на несущие стены дома и главные балки. Их устанавливают таким образом, чтобы пустотелые блоки с одной стороны только касались внутреннего края стены и поддерживались монтажной опорой, а с другой — опирались на балку перекрытия. Остальные балки устанавливаются параллельно друг другу через равные промежутки, размер которых зависит от ширины блоков?вкладышей. Возможен вариант монтажа, когда первый ряд пустотелых блоков опирается с одной стороны на стену, а с другой — на балку перекрытия. Максимальная длина балок обычно составляет 7–8 м, соответственно, это и порог максимального пролета перекрытия. При создании больших проемов в таком перекрытии (лестницы, печные, каминные трубы и пр.), перпендикулярно к балкам перекрытия устанавливают дополнительные балки. По периметру всех несущих стен бетонируется специальный пояс высотой 23– 28 см (концы балок заходят в него на 8–12 см). После сборки перекрытие заливается бетоном с толщиной слоя 4–6 см, в результате создается монолитная конструкция. В целом толщина часторебристого перекрытия достигает 20–29 см. Его вес, в зависимости от вида блоков наполнения, составляет от 160 до 340 кг/м2. После заливки бетоном по перекрытию можно ходить уже через несколько дней, однако последующее возведение стен можно продолжать лишь через 10–14 дней, при этом необходимо избегать воздействия усиленных нагрузок на перекрытия, ведь окончательную прочность оно приобретет, как и монолитное, — через месяц. При часторебристых перекрытиях крайне важно правильное расположение межкомнатных перегородок (стен) на этаже. Лишь легкие конструкции до 50 кг/м2 (гипсокартон + минвата) и стены, идущие перпендикулярно балкам перекрытия, могут размещаться произвольно. В остальных случаях требуется точный расчет и аккуратность. Нельзя допускать, чтобы стены располагались параллельно балкам перекрытия непосредственно над пустотелыми блоками. Это может привести к разрушению блоков, повреждению перекрытия, обвалу стены.

Перекрытия в деревянном доме
В деревянных домах возможно обустройство лишь перекрытий из аналогичного материала, в зданиях же, построенных из других материалов (кирпич, камень, каркасномонолитные технологии) дерево служит альтернативой железобетону. Деревянные перекрытия изготавливают из массива или клееной древесины. Пролет, или ширина деревянного перекрытия составляет как правило 5–6 м, правда, может достигать и 12– 15 м, толщина — 20–28 см. При этом толщина несущих элементов перекрытия подбирается таким образом, чтобы в процессе эксплуатации они не прогибались и не пружинили. По конструктиву различают несколько видов таких перекрытий — балочные (несущий элемент балки высотой 20–40 см, шириной — 8–20 см. Расстояние между отдельными балками в таком перекрытии достаточно большое — от 60 до 150 см), ребристые (в ребристых перекрытиях главным несущим элементом являются расположенные через каждые 30– 60 см ребра. Их длина обычно составляет 5–6 м. Обшивку по таким перекрытиям делают из фанеры, обычных древесно-стружечных или OSBплит, досок) и балочно-ребристые (несущими элементами являются балки и ребра. Ребра либо опираются на балки, либо крепятся к ним с помощью специальных металлических кронштейнов).
Деревянное перекрытие монтируется, когда стены по периметру дома выведены на нужный уровень. Часть деревянных балок, которая будет в стене, обязательно закрываем рубероидом. Если это наружная стена, то желательно не доводить балку до уличного края примерно 5 сантиметров. Это пространство после возведения стены надо заделать.
При устройстве перекрытий из дерева особое внимание уделяется местам, через которые проходят печные, каминные и котельные трубы. Расстояние между трубой и деревянными конструкциями должно быть не менее 25–35 см, а вокруг трубы устраивают теплоизолирующую прокладку из негорючих материалов.
Древесина для балок и ребер не должна иметь больших сучков и трещин, заготовки должны быть ровными, без коры, с влажностью не более 15–20%. Все деревянные части конструкций обрабатывают антипиренами и антисептиками. Обсуждение этой темы на строительном форуме.

Автор: Ростислав Демидович
