Тепловой насос

  • <
  • Тепловой насос изнутри (Схема: В.Д.Е.-Украина)
  • 1. Теплообменник передачи тепла земли внутреннему контуру; 2. Компрессор; 3. Теплообменник передачи тепла внутреннего контура системе отопления; 4. Дроссельное устройство для понижения давления; 5. Рассольный контур и земляной зонд; 6. Контур отопления и ГВС (Схема: В.Д.Е.-Украина)

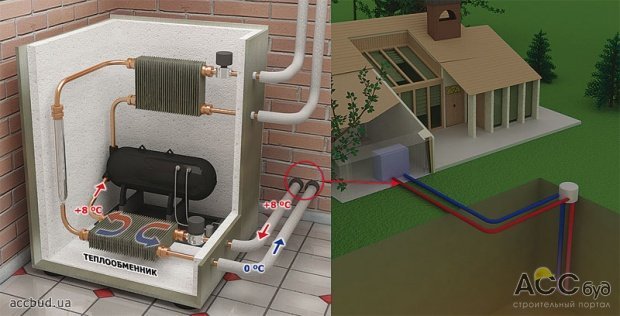

  • Первичный контур - полиэтиленовая труба U-образной формы, погруженная в скважину. По трубе циркулирует незамерзающая жидкость. В результате циркуляции ко второму контуру теплового насоса поступает жидкость с температурой +8 градусов Цельсия (температура земли) (Схема: В.Д.Е.-Украина)
  • Жидкость передает всю температуру (+8 град. Цельсия) второму контуру. Во втором контуре циркулирует фреон (при температуре выше 3 град. С из жидкого состояния переходит в газообразное) Далее, газообразный фреон поступает в компрессор, где газ сжимается с 4 до 26 атмосфер. При таком сжатии он нагревается с +8 до + 75 град. С. (Схема: В.Д.Е.-Украина)
  • Энергия газа (фреон), разогретого до +75 град. С, передается в третий контур - систему отопления и горячего водоснабжения дома. В процессе передачи энергии газа третьему контуру после потерь (10-15град. С), отопительный контур нагревается до температуры 60-65 град. С. (Схема: В.Д.Е.-Украина)
  • Газ (фреон), отдав свою энергию отопительному контуру, остивает до 30-40 град. С. При этом он попрежнему находится под давлением в 26 атмосфер. Затем происходит снижение давления до 4 атмосфер (так называемый эффект дросселирования). В результате падения давления происходит значительное охлаждение газа (эффект, обратный повышению температуры при увеличении давления). Он охлаждается до 0-3 град. С и становится жидкостью. Температура фреона 0-3 град. С передается теплоносителю первичного контура, который уносит ее вглубь земли. Проходя по скважине , теплоноситель нагревается и выходит на поверхность земли с температурой +8 град., которая опять подается на второй контур. (Схема: В.Д.Е.-Украина)
  • IVT-компактный коллектор (Рисунок: САНТЕХНИК ЛТД)
  • Тепло скважин (Рисунок: САНТЕХНИК ЛТД)
  • Тепло поверхности земли (Рисунок: САНТЕХНИК ЛТД)
  • >
Первичный контур - полиэтиленовая труба U-образной формы, погруженная в скважину. По трубе циркулирует незамерзающая жидкость. В результате циркуляции ко второму контуру теплового насоса поступает жидкость с температурой +8 градусов Цельсия (температура земли) (Схема: В.Д.Е.-Украина)
Первичный контур - полиэтиленовая труба U-образной формы, погруженная в скважину. По трубе циркулирует незамерзающая жидкость. В результате циркуляции ко второму контуру теплового насоса поступает жидкость с температурой +8 градусов Цельсия (температура земли) (Схема: В.Д.Е.-Украина)
